华为AC6605对接OpenPortal实现MAC快速认证+Portal认证

STEP BY STEP / 从拓扑到上线

按拓扑接线，按配置上线

配置命令可直接对照设备粘贴修改；截图点击可放大查看。

1介绍

OpenPortal网络准入认证计费系统，支持与华为所有支持Portal认证的AC控制器如AC6005 AC6605等，以及所有支持Portal认证的三层交换机如S5700 S7606 7706 7703等，以及所有支持Portal认证的接入路由如华为AR-6280等，以及多业务网关BRAS如me60 ma5200等设备进行对接。

OpenPortal包含Portal协议认证系统+Radius AAA认证计费授权系统，支持CMCC V1 V2协议标准，华为Portal协议V1 V2等，支持Radius协议RFC2865，RFC2866标准，支持CMCC标准mac-trigger协议和mac auth标准的MAC优先的MAC快速认证、无感知认证，支持限速策略下发、ACL下发、ip-pool下发等一系列接入策略配置。

支持用户名密码认证、短信认证、钉钉授权认证、微信认证、公众号认证、答题认证、视频倒计时认证、人脸识别认证、访客二维码授权认证、LDAP AD域结合认证、第三方OA系统扩展认证等等各种认证模式，支持二次代拨认证等技术，支持用户自助注册，自行选择计费套餐进行支付宝、微信自助缴费等。

详细情况可以加入QQ群：119688084，或咨询QQ/WX:25901875

需求：

整套华为AC6605或者AC6005+AP的网络环境基础上，实现支持MAC快速认证优先的Portal认证网络接入模式。

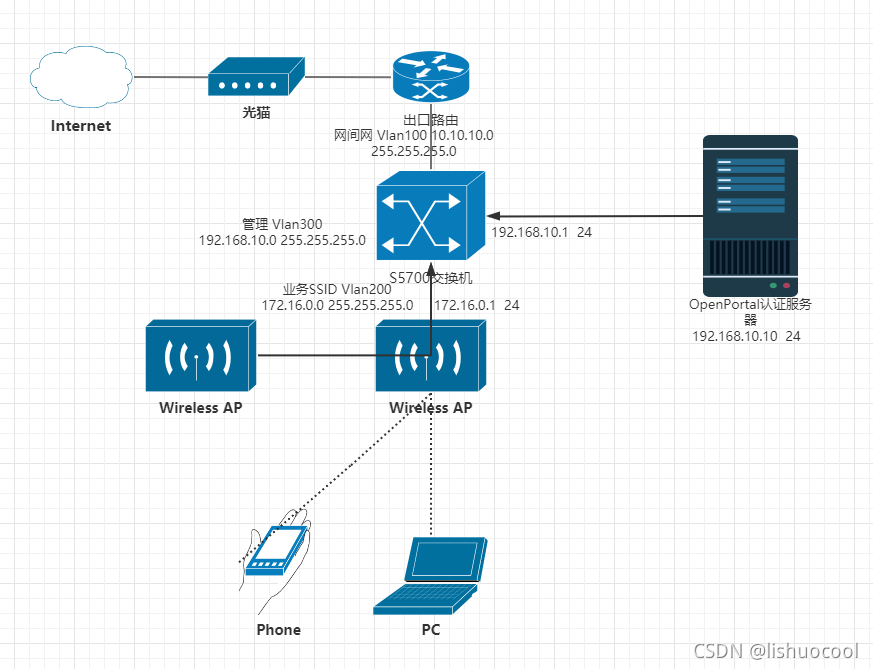

2具体拓扑如下

3设备配置

AC6605 配置片段左右滑动查看

#
authentication-profile name macportal_authen_profile
 mac-access-profile mac_access_profile
 portal-access-profile portal_access_profile
 free-rule-template default_free_rule
 authentication-scheme radius
 accounting-scheme radius
 radius-server default
#
radius-server template default
 radius-server shared-key cipher portal
 radius-server authentication 192.168.10.10 1812
 radius-server accounting 192.168.10.10 1813
#
free-rule-template name default_free_rule
 free-rule 0 destination ip 192.168.10.0 mask 255.255.255.0 source any
 free-rule 1 destination ip 172.16.0.1 mask 255.255.255.255 source any
 free-rule 2 destination ip 10.10.10.0 mask 255.255.255.0 source any
 free-rule 3 destination ip 114.114.114.114 mask 255.255.255.255 source any
 free-rule 4 destination any source ip 192.168.10.0 mask 255.255.255.0
 free-rule 5 destination any source ip 172.16.0.1 mask 255.255.255.255
 free-rule 6 destination any source ip 10.10.10.0 mask 255.255.255.0
 free-rule 7 destination any source ip 114.114.114.114 mask 255.255.255.255
#
url-template name portal
 url http://192.168.10.10
 url-parameter ssid ssid user-ipaddress wlanuserip user-mac mac sysname nasname redirect-url url ap-mac apmac ac-ip basip ap-ip apip
 url-parameter mac-address format delimiter : normal
#
web-auth-server portal
 server-ip 192.168.10.10
 port 50100
 shared-key cipher portal
 url http://192.168.10.10
 url-template portal
 source-ip 192.168.10.1
#
portal-access-profile name portal_access_profile
 web-auth-server portal direct
#
aaa
 authentication-scheme radius
  authentication-mode radius
 accounting-scheme radius
  accounting-mode radius
#
interface Vlanif300
 ip address 192.168.10.1 255.255.255.0
#
wlan
 vap-profile name wifi
  authentication-profile macportal_authen_profile
